Silent’Air Cube DH
Description générale
Le Silent’Air Cube DH est un caisson de VMC simple flux autoréglable conçu pour les logements de deux à sept pièces principales comprenant une cuisine et jusqu’à quatre sanitaires. Sa conception associe une structure en polystyrène choc et tôle d’acier galvanisé avec une isolation interne renforcée en polystyrène expansé et mousse de mélamine afin d’offrir robustesse, fiabilité et performance acoustique. Il est proposé en version seule ou en kit comprenant le caisson, les bouches d’extraction, les bouchons, les gaines Quick’Gaine et un commutateur.
Principes de fonctionnement
Le système fonctionne grâce à une carte électronique intégrant deux modes de pilotage. En mode automatique la VMC détecte le taux d’humidité via deux sondes situées sur le piquage cuisine et celui de la salle de bains principale ; lorsque l’humidité dépasse le seuil de 75 pour cent défini en usine la ventilation passe automatiquement en grande vitesse puis revient en petite vitesse lorsque le taux redevient normal. En mode manuel l’utilisateur peut activer la grande vitesse via un commutateur installé dans la cuisine et l’appareil revient automatiquement en petite vitesse après trente minutes. La turbine à action montée sur un moteur à rotor extérieur assure l’extraction de l’air vicié via les piquages d’aspiration et assure un débit constant grâce aux régulateurs intégrés.
Caractéristiques générales
Le Silent’Air Cube DH est un appareil certifié NF Électricité bénéficiant d’une conception et fabrication françaises et d’une structure solide adaptée à une installation dans des combles non isolés. Il est conçu pour une extraction autoréglable de l’air dans la cuisine et les locaux sanitaires. Son fonctionnement silencieux est confirmé par des tests en cours auprès du laboratoire Almacoustic. Les piquages d’extraction amovibles associés aux colliers Quick’Gaine simplifient l’installation et le raccordement. L’indice de protection IP X2 garantit sa résistance aux chutes d’eau inclinées à quinze degrés.
Caractéristiques techniques
Le caisson est alimenté en monophasé 230 volts 50 hertz et dispose d’un moteur protégé thermiquement. Il fonctionne sur trois vitesses et son boîtier électrique dédié assure un raccordement sécurisé. Il comprend un piquage cuisine avec Venturi de diamètre cent vingt-cinq millimètres optimisant l’écoulement de l’air quatre piquages sanitaires de diamètre quatre-vingts millimètres réglables en quinze ou trente mètres cubes par heure et un piquage de rejet de cent cinquante millimètres. La classe énergétique est C et le poids total est de quatre kilogrammes.
Mise en oeuvre

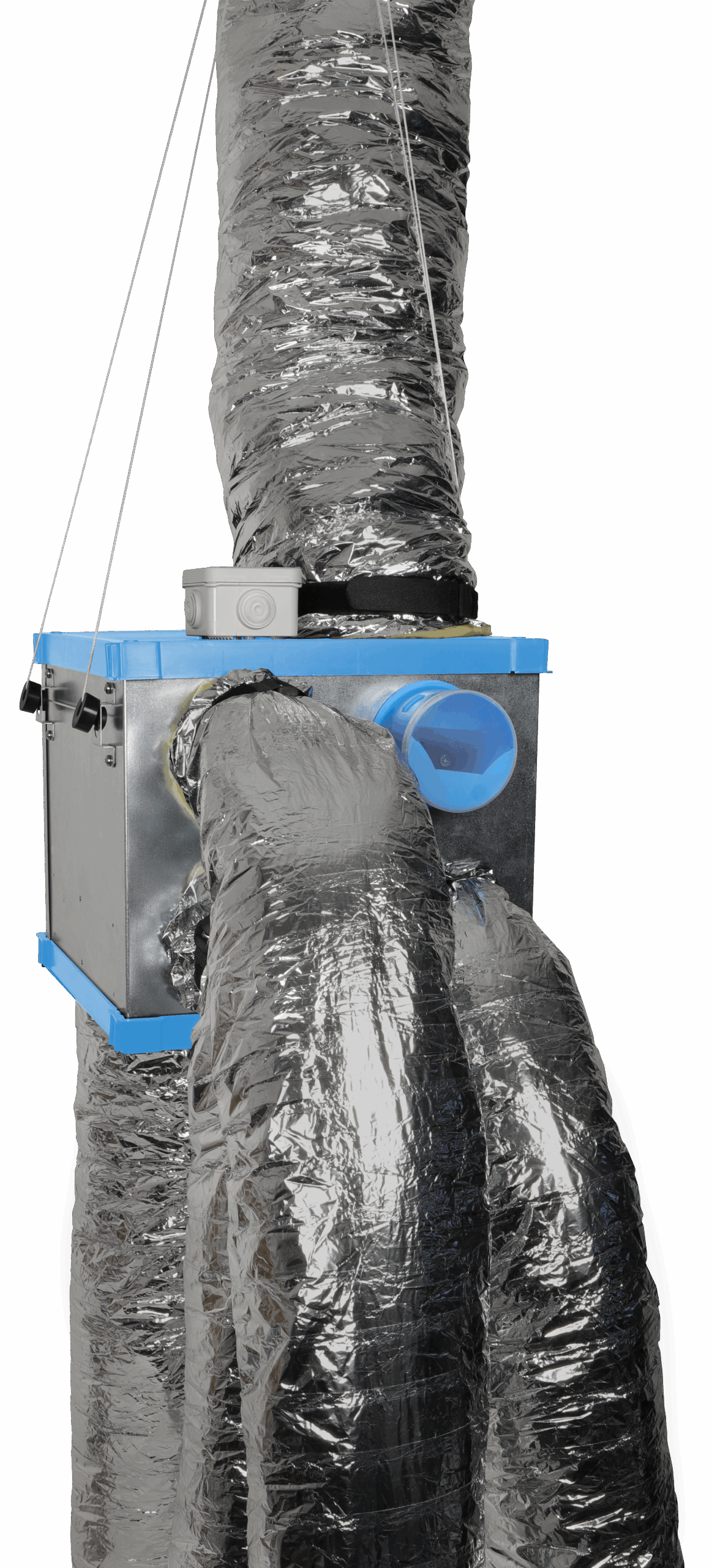

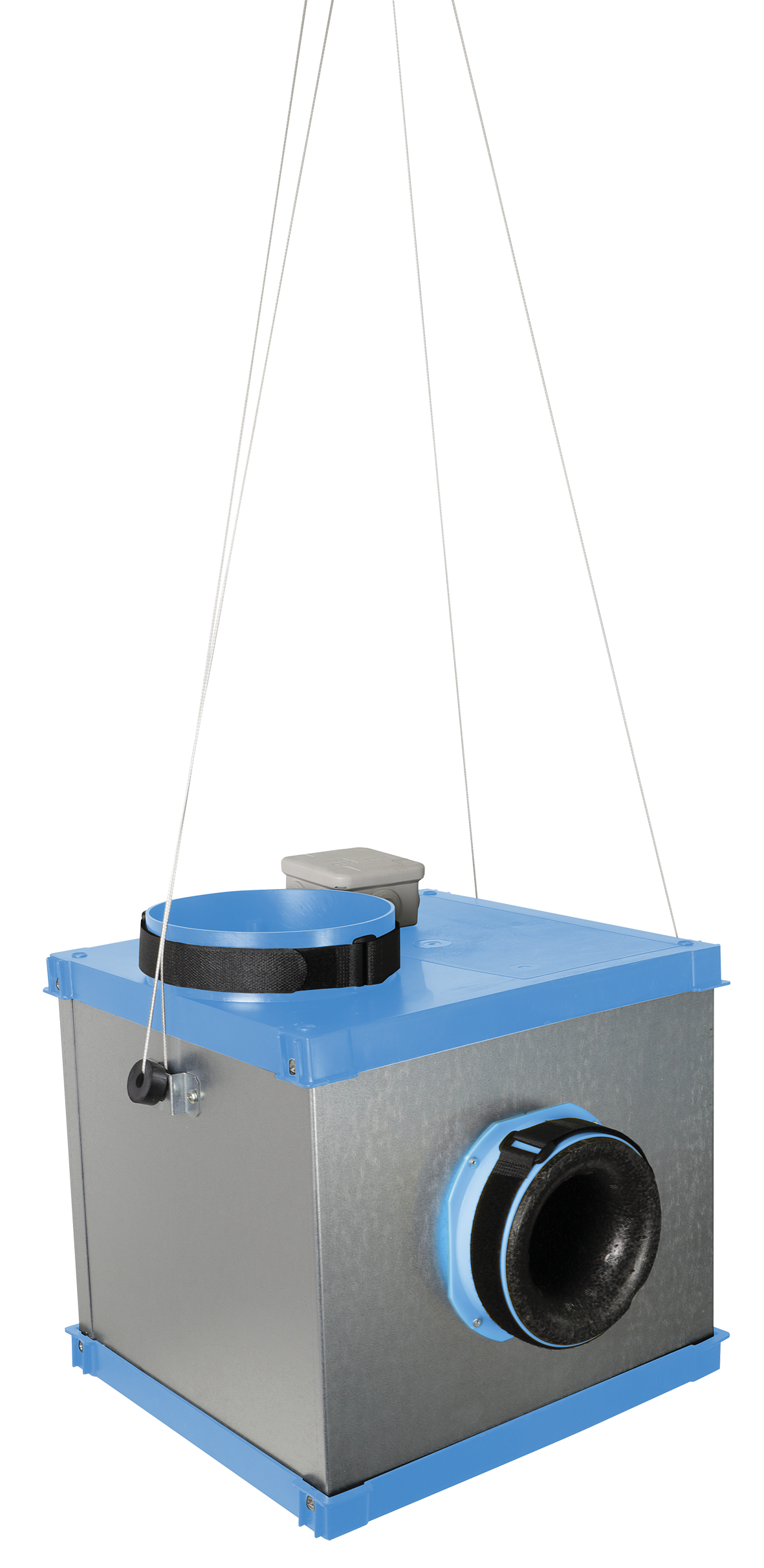

L’appareil peut être posé au sol sur des plots anti-vibratiles ou installé en suspension grâce aux attaches prévues. Les piquages amovibles permettent un positionnement facilité des réseaux d’extraction et les gaines Quick’Gaine fournies dans le kit garantissent une connexion rapide et étanche. La mise en service consiste à raccorder les bouches cuisine et sanitaires au caisson puis à connecter le commutateur si l’on souhaite bénéficier du pilotage manuel.
Dimensions
Dimensions hors tout L x h x P : 384 x 327 x 320 mm
Les + produits
– Silencieux : essais en cours auprès du laboratoire Almacoustic
– Produit certifié NF-ELECTRICITE
– Très solide (ossature métallique) avec isolation intérieure renforcée.
– Facilité d’installation grâce aux piquages d’extraction amovibles et colliers «Quick’Gaine».
– Produit certifié NF-ELECTRICITE
– Très solide (ossature métallique) avec isolation intérieure renforcée.
– Facilité d’installation grâce aux piquages d’extraction amovibles et colliers «Quick’Gaine».
Silent'Air Cube DH
913470
Kit Silent'Air Cube DH
913471
