Ventilis BC
Description générale
Composition des kits :
Kit VMC VENTILIS BC avec
bouches à commande manuelle pour la cuisine et à piles pour les WC (913345) :
• 1 caisson VENTILIS BC
• 1 bouche cuisine Hygro
Ø 125 mm avec manchette, débits : 10-45/135 m3/h
à commande manuelle par cordon
• 1 bouche salle de bains Hygro Ø 80 mm avec
manchette, débits : 10-40 m3/h
• 1 bouche WC Tempo Ø 80 mm avec manchette,
débits 5/30 m3/h avec
détection de présence à piles
• 4 bouchons Ø 80 mm
• 6 colliers «Quick’Gaine»
• Garantie 8 ans
Principes de fonctionnement
VMC Ventilis BC : limite la déperdition thermique d’un logement.
Le caisson de VMC simple flux VENTILIS BC extrait en permanence l’air vicié par des bouches d’extration situées dans les pièces techniques (cuisine, sanitaires). Par compensation l’air neuf pénètre par des entrées d’air positionnées dans les menuiseries des pièces principales (salon, séjour, chambres…) Le système hygroréglable réduit
et adapte les débits des bouches cuisine, salle de bains et WC en fonction de l’humidité. Le caisson ne dispose que d’une vitesse. Un débit supérieur peut être déclenché
manuellement (cordelette) sur les bouches cuisine et WC ou par commande déportée (cuisine). Les entrées d’air peuvent être autoréglable (Hygro A) ou hygroréglable
(Hygro B). Les entrées d’air hygroréglables permettent de moduler les débits entrants et optimisent ainsi les économies d’énergie.
Le caisson de VMC simple flux VENTILIS BC extrait en permanence l’air vicié par des bouches d’extration situées dans les pièces techniques (cuisine, sanitaires). Par compensation l’air neuf pénètre par des entrées d’air positionnées dans les menuiseries des pièces principales (salon, séjour, chambres…) Le système hygroréglable réduit
et adapte les débits des bouches cuisine, salle de bains et WC en fonction de l’humidité. Le caisson ne dispose que d’une vitesse. Un débit supérieur peut être déclenché
manuellement (cordelette) sur les bouches cuisine et WC ou par commande déportée (cuisine). Les entrées d’air peuvent être autoréglable (Hygro A) ou hygroréglable
(Hygro B). Les entrées d’air hygroréglables permettent de moduler les débits entrants et optimisent ainsi les économies d’énergie.
Caractéristiques générales

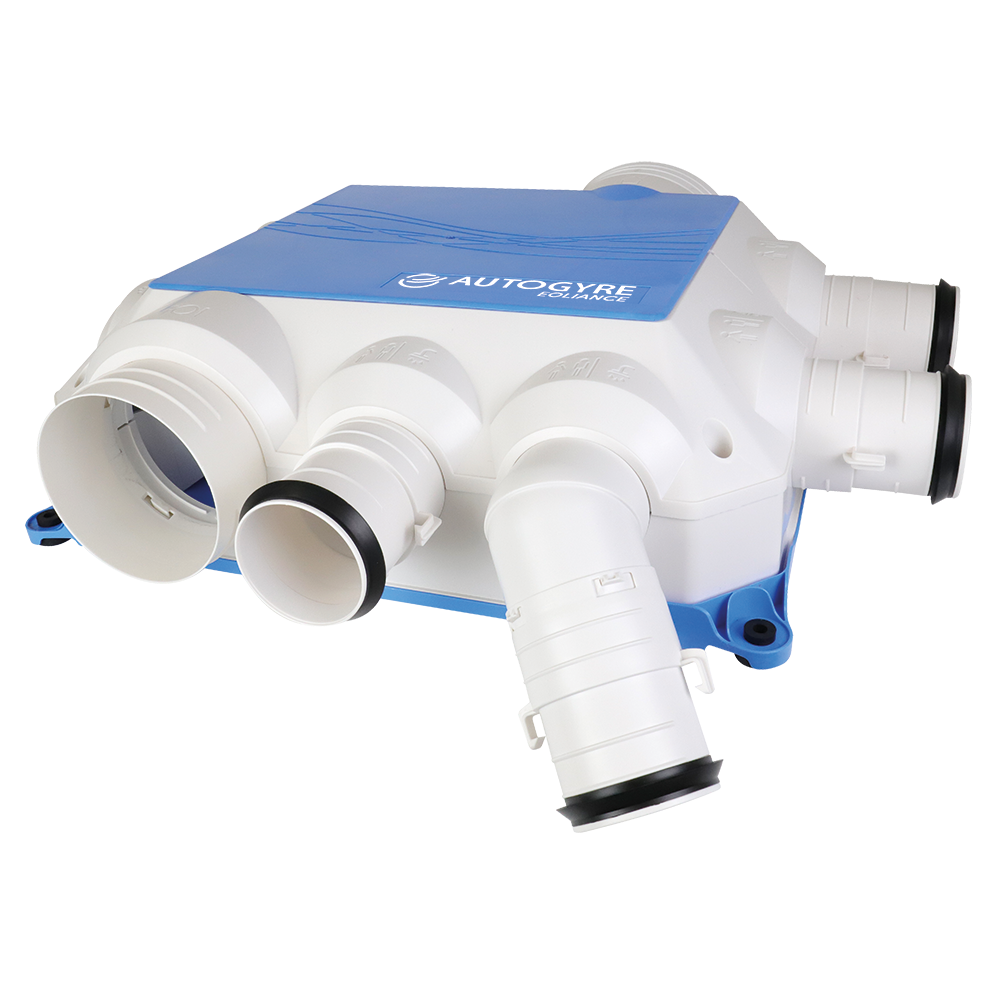

Caisson équipé d’un piquage cuisine Ø 125 mm, de 4 piquages sanitaires Ø 80 mm et d’un rejet Ø 160 mm.
Caractéristiques techniques
Piquages : Système d’accrochage rapide des gaines sanitaires avec joint garantissant l’étanchéité du réseau. Structure en coque polypropylène. Boîtier de raccordement électrique avec prédécoupes pour gaines ICT (ø 20) et connecteur rapide repéré.
Mise en oeuvre
Pour logement de 1 à 7 pièces principales équipé d’une cuisine et jusqu’à 4 sanitaires.
Données générales
Raccordement à des réseaux souples, isolés, semi-rigides… – Piquages 90 ou 45° – Kit complet fourni pour une installation autonome
Dimensions
Dimensions hors tout L x l x h : 667 x 533 x 171 mm.
Données aérauliques
Puissances électriques pondérées pour configuration T4, 2 sanitaires (1 SdB et 1 WC) Hygro A : 26,5 W-Th-C et Hygro B : 25,8 W-Th-C
Données acoustiques
≤ 38 dB(A)
Données thermiques
Turbine à action et moteur basse consommation à commutation électronique monté sur roulement à billes, régulation de vitesse automatique
Données électriques
Alimentation : Mono 230 V – 50 Hz.
Classification
Classe énergétique C
Les + produits
– Extra plat : 17cm
– Moteur basse consommation : à partir de 24.6 W-Th-C
– Système de supportage / suspension anti vibration
– Certifié QB, Qualité pour le Bâtiment « Ventilation Hygroréglable » : maîtrise des performances aérauliques et acoustiques, de la consommation électrique et de la qualité de fabrication.
– Compatible Hygro A et B.
– Chaque piquage est expliqué par un picto
correspondant à son utilisations.
– Garantie 8 ans
– Moteur basse consommation : à partir de 24.6 W-Th-C
– Système de supportage / suspension anti vibration
– Certifié QB, Qualité pour le Bâtiment « Ventilation Hygroréglable » : maîtrise des performances aérauliques et acoustiques, de la consommation électrique et de la qualité de fabrication.
– Compatible Hygro A et B.
– Chaque piquage est expliqué par un picto
correspondant à son utilisations.
– Garantie 8 ans
Ventilis BC
Réf : 913345
