Ventilis Auto
Description générale
Ventilis Auto est une VMC simple flux autoréglable destinée au résidentiel, conçue pour les logements allant de T2 à T7. Elle offre une extraction permanente de l’air vicié tout en assurant une compensation naturelle par l’air neuf entrant. Son design extra-plat et sa modularité rendent possible une installation en mural, en plafond ou au sol. Fourni en kit complet avec les bouches cuisine et sanitaires, accessoires de fixation et bouchons, il propose une solution prête à poser avec un rendement énergétique optimisé et un fonctionnement silencieux.
Principes de fonctionnement
La VMC simple flux autoréglable VENTILIS AUTO extrait en permanence l’air vicié par des bouches d’extration situées dans les pièces techniques (cuisine, sanitaires). Par compensation l’air neuf pénètre par des entrées d’air positionnées dans les menuiseries des pièces principales (salon, séjour, chambres…)
Caractéristiques générales
Le système est extra-plat avec seulement 17 cm d’épaisseur et s’adapte aux logements de deux à sept pièces principales équipés d’une cuisine et jusqu’à quatre sanitaires. Il est conçu pour une installation multi-position grâce à un coude amovible orientable à 45 degrés et positionnable sur 360 degrés. La conception et la fabrication sont françaises et le kit est fourni complet, incluant bouches d’extraction et accessoires de montage.
Caractéristiques techniques

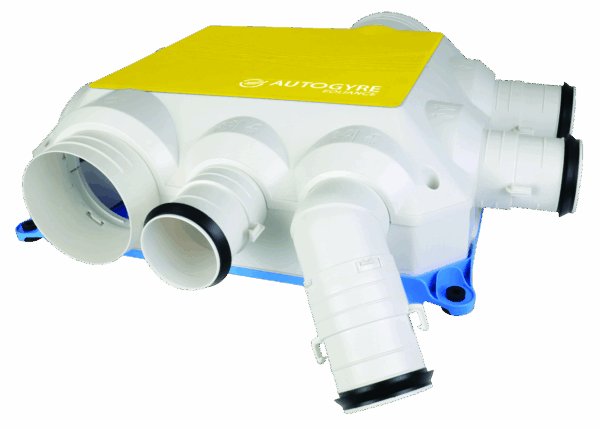

Le caisson est équipé d’un piquage cuisine de 125 mm de six piquages sanitaires multipositions de 80 mm et d’un rejet de 160 mm il utilise une turbine à réaction avec rotor extérieur et un moteur monté sur plots anti-vibratiles il dispose d’un boîtier de raccordement électrique avec prédécoupes pour gaines ICT de 20 mm et d’un connecteur rapide repéré sa structure est en polypropylène son niveau de puissance acoustique à la bouche cuisine est de 38 dB(A) son indice de protection est IPX2 et son poids est de 3 kg
Mise en oeuvre

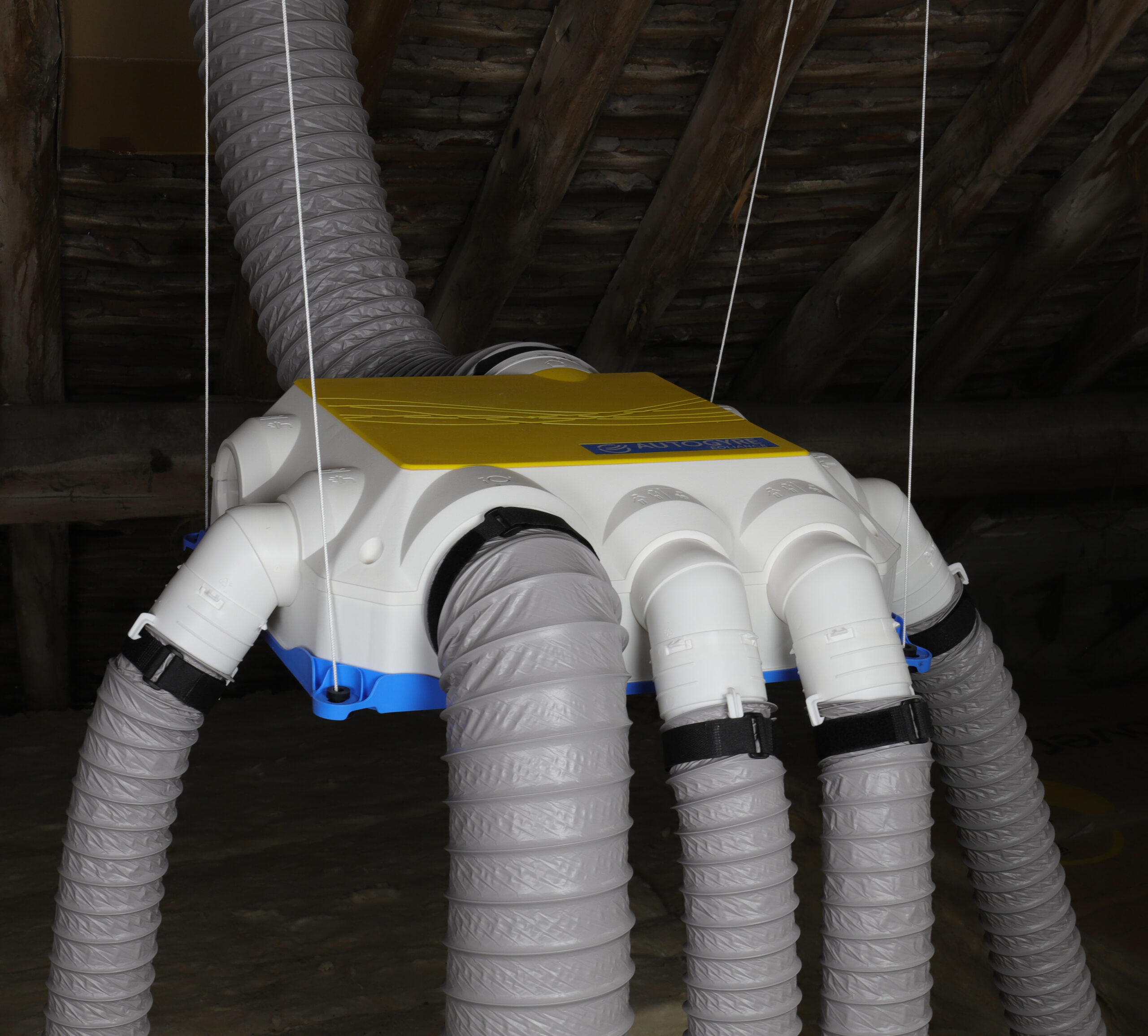

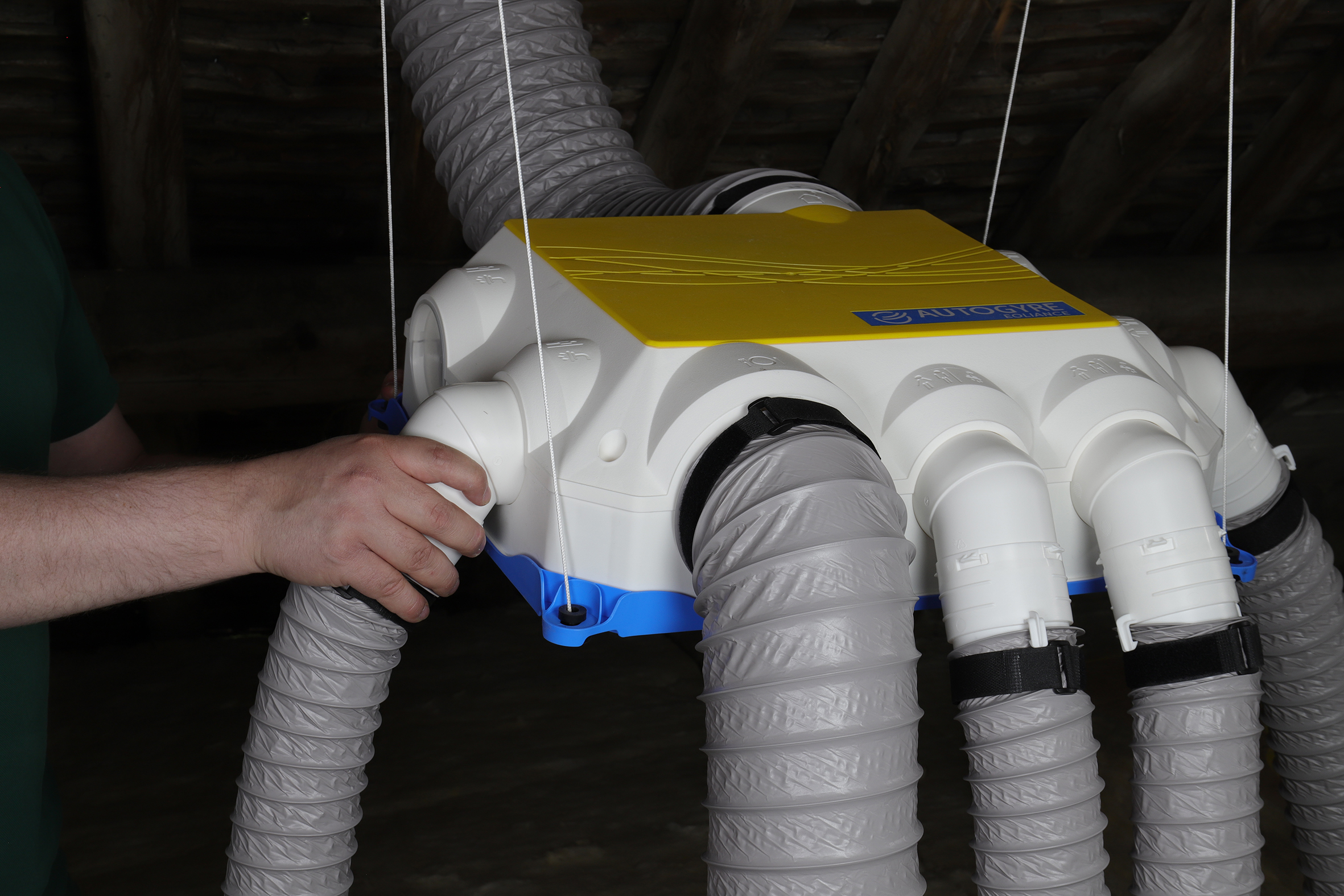

L’installation est possible au mur dans un garage, dans un faux plafond via une trappe, au sol ou suspendue. Le raccordement accepte des réseaux souples, isolés ou semi-rigides. Les piquages sanitaires sont repositionnables et les gaines se fixent facilement grâce au collier Quick’Gaine sans recours à des outils. Le kit inclut toutes les pièces nécessaires comme les bouches, bouchons, colliers et notice d’installation.
Données générales
Le caisson est fabriqué en polypropylène et fourni en kit comprenant un caisson VENTILIS AUTO une bouche cuisine de 125 mm avec manchette deux bouches sanitaires de 80 mm avec manchette quatre bouchons de 80 mm huit colliers Quick’Gaine et une notice de pose il est destiné aux logements allant jusqu’à sept pièces principales et peut être installé dans les combles un faux plafond ou un garage
Dimensions
Dimensions hors tout : L. 667 x H. 171 x l. 533 mm
Données thermiques
Le système simple flux autoréglable limite les pertes de chaleur en assurant un renouvellement d’air contrôlé et constant tout en réduisant l’humidité excessive les deux vitesses de fonctionnement permettent d’adapter la consommation énergétique en fonction des besoins et d’optimiser le confort thermique
Données électriques
L’alimentation est en monophasé 230 volts 50 hertz la consommation électrique moyenne est de 14,2 W-Th-C jusqu’au T4 et 24,8 W-Th-C jusqu’au T7 la puissance électrique est de 12 W en petite vitesse et 65 W en grande vitesse avec un débit de 90 m³/h en petite vitesse et 270 m³/h en grande vitesse jusqu’au T4 et 23 W pour 135 m³/h en petite vitesse jusqu’au T7
Normes
Le produit est conçu et fabriqué en France il est conforme aux exigences réglementaires françaises et dispose d’une conception certifiée garantissant la qualité des performances aérauliques et acoustiques ainsi que la sécurité électrique
Classification
Le caisson est classé en efficacité énergétique C et dispose d’un indice de protection IPX2 il atteint un niveau de puissance acoustique de 38 dB(A) et peut être installé dans des logements jusqu’à sept pièces principales et six sanitaires
Les + produits
– Extra-plat : 17 cm
– Faible consommation électrique : 17,1 W-Th-C
– Multi-position des piquages sanitaires
– Facile à installer : suspendu, faux plafonds, sol et mur
– Faible consommation électrique : 17,1 W-Th-C
– Multi-position des piquages sanitaires
– Facile à installer : suspendu, faux plafonds, sol et mur
Ventilis Auto
Réf : 913407
